iPhone4S全息3D投影制作教程(超低成本)-全息初音未来

最近女神初音未来的演唱会搅动了很多屌丝宅男的心，而网上流传的初音3D全息投影又勾起了极客屌丝们动手的欲望，所以初音未来全息3D投影就降临到了民间，论坛上看到各路兄弟做的各种大小材质形状的初音未来全息3D投影设备模型，为了满足哥的一颗好奇心，哥也做了一个金字塔型的初音未来全息3D投影仪，是针对iPhone4/iPhone4S/iPod touch屏幕大小特别制作。

　　不要崇拜哥，哥只是一个屌丝的传说，作为你们其中的一员，下面把超低成本制作教程发布出来。

1   材料和工具

笔；
尺子；
圆规；
剪刀(或刻刀)；
单屏投影设备（手机、平板电脑均可）；
透明包装壳或者iPad屏幕贴膜；
鞋盒子；
胶水，透明胶带。

2   原理

这个全息3D投影真的很简单，就是把手机上的视频源文件反射而已，视频源文件同时有初音的前、后、左右 四个面，四个面一起投影，才会有全息的效果。但是由于反射光线的是透明的物体，也能同时看到后面的东西，于是就有了全息投影的效果。

3   制作投影架

我准备了iPad贴膜(尺寸大，透光好)，尺子，圆规，剪刀，刻刀(剪刀可以替代这个)，量角器(没用到)。

用圆规以4.33cm为半径在纸上画圆，然后以5cm(iPhone4等设备的屏幕宽度)长度作为点距在圆周上画5个点，最后用线把5个点连起来和圆心也连起来，就出现四个等腰三角形，腰长是4.33cm，底边长5cm(每个等腰三角形的顶角是70.5度，等腰三角形跟底面的夹角是45度)，最后剩下的那些空白不管，效果见上图。

现在开始按照画好的图形我们要在贴膜上刻(剪)出4个等腰三角形，如果你有油性笔直接在贴膜上画出来也可以，如果用刀刻小心不要刻坏桌子(会被家里人修理的)。



做出来的等腰三角形透明片就这样，其实会感觉很小。



用透明胶带，把四个等腰三角形的，腰腰相连粘在一起，做成一个金字塔状，这个iPhone4S的3D全息投影投影罩。



不同角度的视图。

投影罩做完，其实最重要的已经完成，开始制作支架和底板(这个不是必须的只是为了观看方便)。

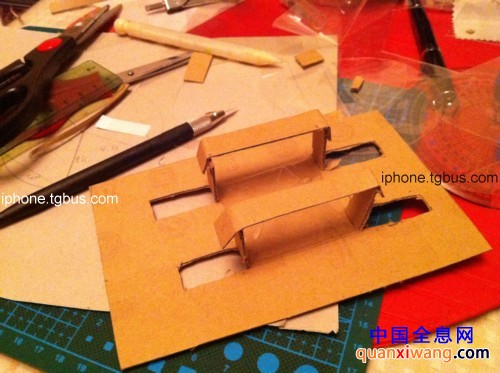

我选择了鞋盒子，剪了一块下来，在中央量好5cm x 5cm x 5cm x 5cm的空当，沿着边刻出三个支架。



最后又在背面粘了支撑架，整个iPhone4S全息投影支架制作完成，手机可以直接放在上面。

4  投影源

全息3D投影需要的投影视频是特制的，可以在这里下载：

小的打包文件：http://115.com/file/ane5i8xw#全息3D视频.rar
大的打包文件：http://115.com/file/ann7urkd

5 投影过程

把全息投影视频导入到播放设备里，我们这里是用iPhone4S，视频全屏幕播放后把iPhone4S在倒扣在支架上，这时就可以在金字塔内看到3D全息投影影像了。
